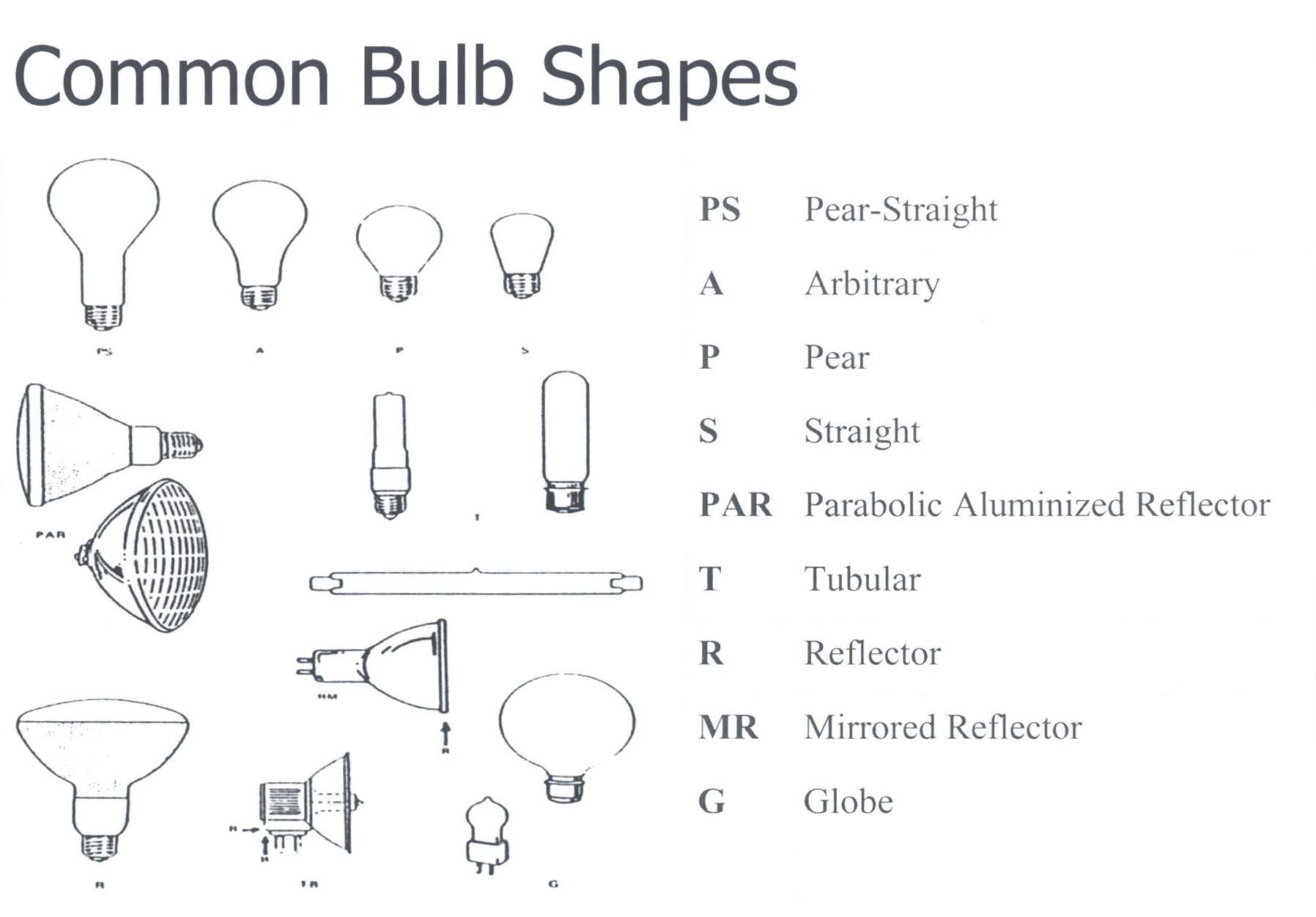

Buld의 표시
  • Alphabet : 전구형을 표시
  • Number : Bulb의 가장 큰 지름의 1/8을 표시(inch)

기호 설명 비고 기호 설명 비고
A Standard(drop)   M Mushroom 버섯형
B Bulged 통형 P Pear 배형
C Conical 원추형 R Reflector 반사형
E Elliptical 타원형 S Straight Sided 옆면원추형
F Flame 불꽃형 T Tubular 관형
G Globular 구형
Buld의 기호 및 설명
  • Filament형은 Alphabet와 Number로 표시
  • 접두의 Alphabet는 Filament의 철선의 형태를 표시

  • - S : Straight
  • - SR : Straight Ribbon
  • - C : Coil
  • - CC : 라선형으로 둘둘 말은 Coil

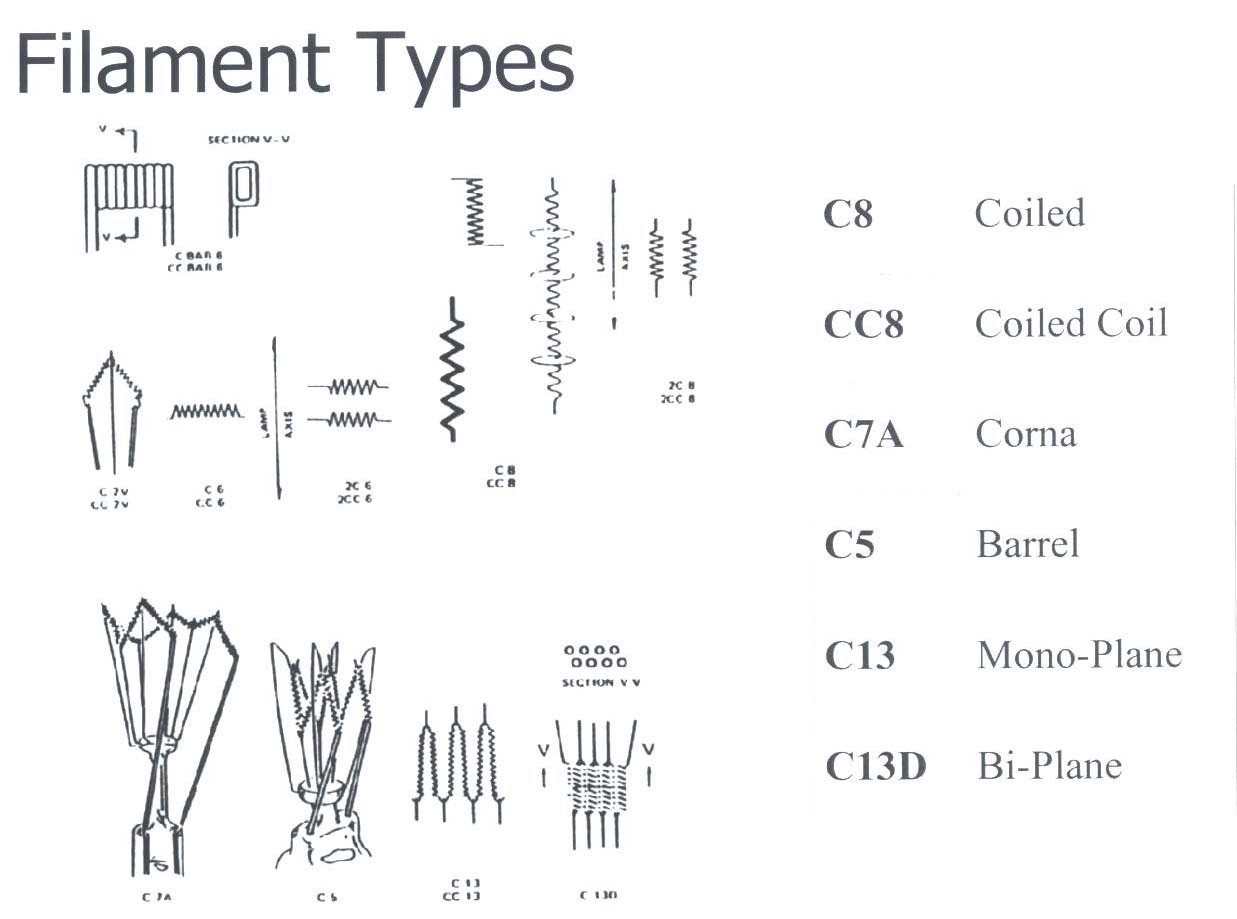

Filament의 종류 및 기능
C-2 D형 Range Light용
C-2R 반사형 도등(導燈)용
C-2V 수직분산(Vertical)으로 Filament는 수평면에 위치함
C-5, C-5A, 2C-5 Drum Lens에 사용하며 고압전구로 수명연장과 폭넓은 분산을 목적으로 제작됨
C-7  C-5형으로 와전 충진할 수 없는 중형 Lens를 Filling(충진)키 위한 것으로 C-7형은 Saw Tooth형이라고도 함
C-8 Drum형 Fresnel Lens에 사용하기 위하여 특별히 설계된 것으로 무인등대 전용임
C-13 Pencil Beam을 내기 위하여 설계됨
C-13B 放射 光線을 최대로 이용할 수 있는 높이와 폭을 개량한 것
CC-8 375∼500㎜ 등선(Light ship) 용 Drum Lens용으로 설계된 것
4C-8 CC-8형에서 광속분산형으로 개량한 것

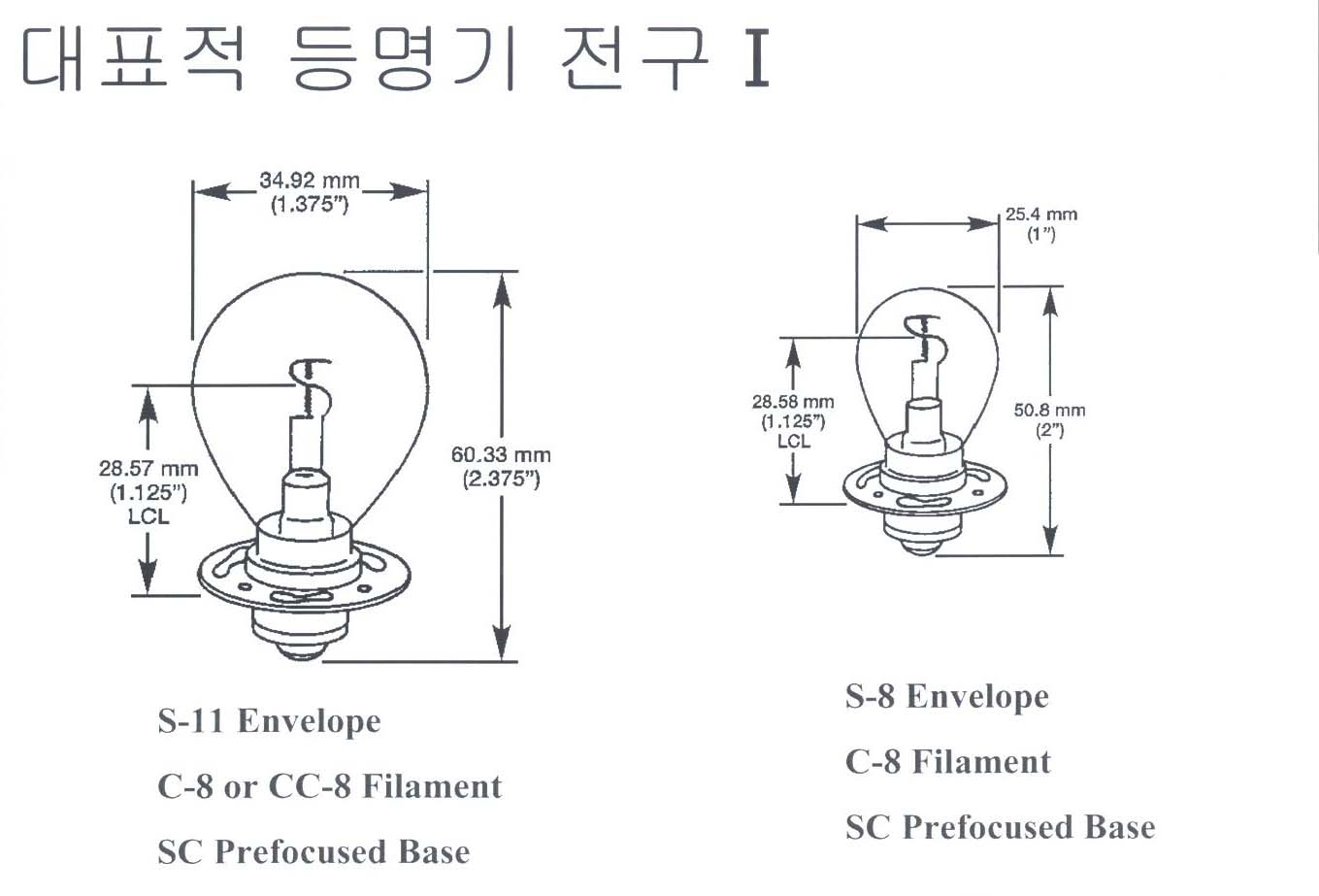

구분 범위 백열전구
정격전류(A) ±7% 1.15 2.03 3.05
필라멘트높이(mm) ±20% 7.0 8.0 9.3
필라멘트 폭(mm) ±25% 0.4 0.6 0.6
필라멘트 형식 - C-8 C-8 C-8
유리구 형식 - S-25(S-8) S-25(S-8) S-25(S-11)
베이스 형식 - P30S-10.3 P30S-10.3 P30S-10.3
최소 점등시간 - 0.30 0.30 0.40
광속(lm) -15% 180 380 600
